Beispielhafte Nutzung der Programme

Auf dieser Seite erklären wir dir beispielhaft am Template-Repository wie das Arbeiten mit den vorgestellten Programmen ablaufen kann.

Du suchst nach einem bestimmten Abschnitt? Am rechten Rand gibt es ein Inhaltsverzeichnis, mit dem du zu dem entsprechenden Abschnitt springen kannst.

git: Das Template-Repository

Für das Praktikum haben wir eine Vorlage für die Protokolle geschrieben. Du musst also nicht alles aus den Folien und Notebooks selber herausschreiben für deine Vorlage. Um das Template sinnvoll nutzen zu können, brauchst du einen GitHub-Account, falls du also keinen hast, kannst du dir hier einen erstellen.

In der Nutzung von git ist es einfacher, mit einem ssh-keys als Passwortersatz zu arbeiten. Am Ende der git-Folien findest du eine Anleitung zum Einrichten von ssh-keys als Authentifizierungsmethode bei GitHub.

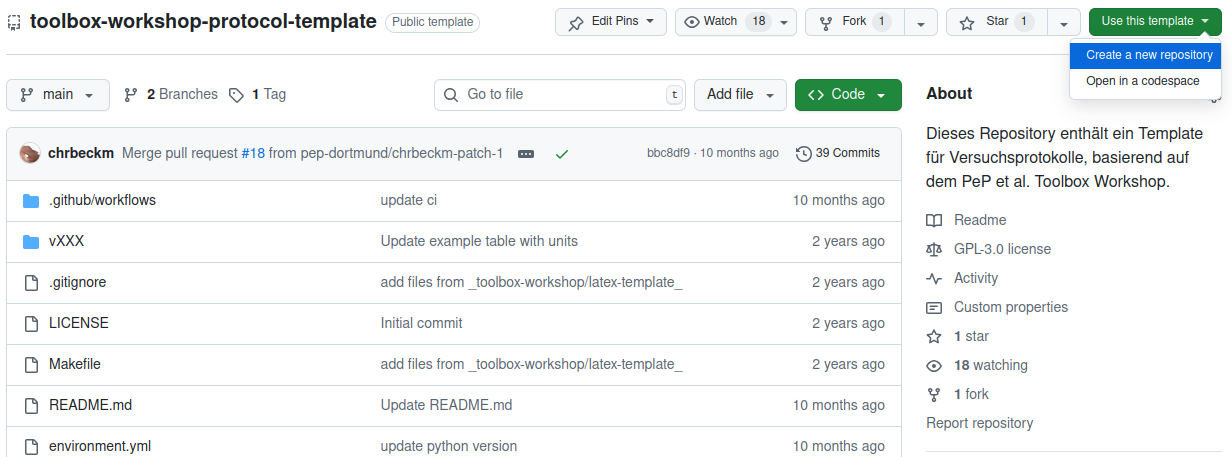

Zum Nutzen des Templates folgst du diesem Link zum Repository. Dort klickst du auf den grünen Knopf Use this template, rechts am Bildrand. Im aufploppenden Dialog wählst du dann Create a new repository aus.

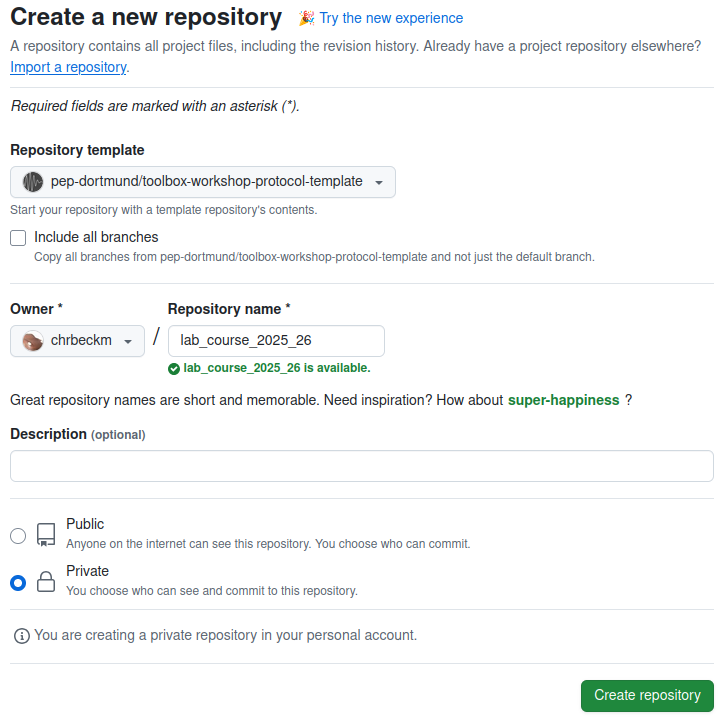

Auf der folgenden Seite musst du ein paar Sachen eintragen.

1. Als Repository template muss pep-dortmund/toolbox-workshop-protocol-template ausgewählt sein.
2. Bei Owner wird dein GitHub Nutzername stehen, nicht chrbeckm, der schreibt nur diese Anleitung.
3. Im Textfeld unterhalb von Repository name* musst du einen Namen für dein Repository angeben. Wichtig ist hier, dass der Name von dir noch nicht vergeben ist, das zeigt dir GitHub aber auch mit einem grünen Haken an. Hier ist als Beispiel der Name lab_course_2025_26 vergeben, du kannst aber zum Beispiel auch anfaengerpraktikum_20xx_xx wählen und die x mit den entsprechenden Jahren ersetzen. Ein guter Name vereinfacht es, das Repository später besser wiederzufinden.
4. Public oder Private: Du kannst wählen, ob dein Repository öffentlich, also von allen Internetnutzenden gesehen werden kann, oder privat ist und nur von dir und eingeladenen GitHub-Nutzenden angesehen werden kann.
5. Zum Schluss klickst du auf Create repository.

Warte kurz, bis dein Repository erstellt wurde, dann wirst du automatisch zu deinem Repository weitergeleitet.

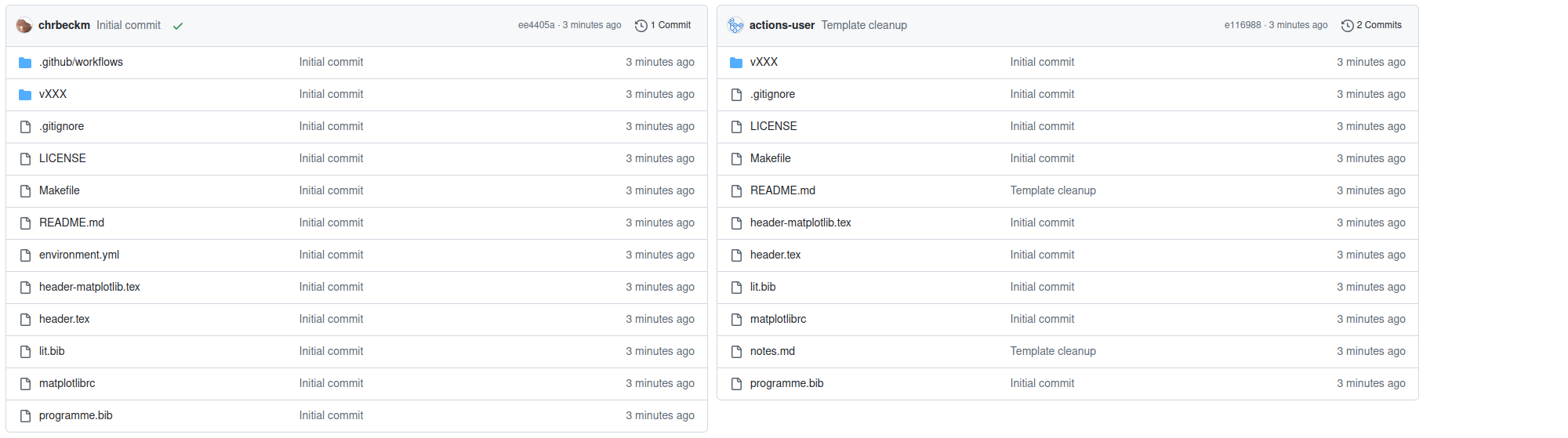

Nach dem Laden sieht dein Repository ähnlich zu dem auf der linken Seite aus. Im Hintergrund läuft gerade noch ein Prozess, der einige Dateien aus deinem Repository entfernt, die du nicht brauchst, wir brauchen diese aber im Template-Repository. Entfernt wurden .github/workflows und environment.yml. Zudem wurde der Inhalt der README.md in notes.md übertragen, sodass du eigene Zeilen in die README.md schreiben kannst.

git: Ein Repository clonen

Wenn du ein Repository klonen möchtest, gehst du auf die GitHub-Seite des Repositories und klickst dort auf <> Code. Wenn du die ssh-keys eingerichtet hast, kannst du jetzt auf SSH, im Screenshot orange unterstrichen, klicken und dann auf die beiden Quadrate rechts neben der Textzeile.

Öffne nun dein Terminal und navigiere mit cd zu dem Ordner, wohin du das Repository klonen möchtest. Oder navigiere mit deinem Dateiexplorer zu dem Ordner und nutze die Öffne Terminal hier Funktion (per Rechtsklick oder Strg-Klick auf MacOS). Jetzt kannst du mit

git clone git@github.com:chrbeckm/lab_course_2025_26.git

dein Repository lokal klonen.

Wichtig ist, dass du git@github.com:chrbeckm/lab_course_2025_26.git mit deinem kopierten Link ersetzt.

VSCodium/VSCode (VSC) öffnen

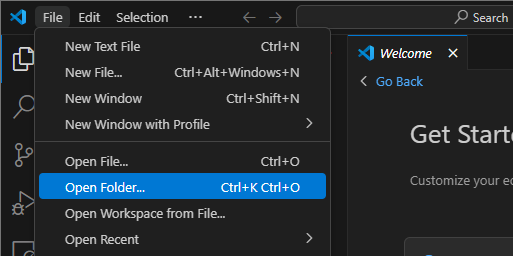

1. Öffne VSC und gehe über Datei/File zu Ordner öffnen/Open Folder. Dort wird auch die Tastenkombination für dein Betriebssystem angezeigt, z.B. erst Strg+k dann Strg+o. Im aufgehenden Fenster navigierst du zu dem Ordner, indem du arbeiten möchtest, und öffnest den.



2. Wenn du in einem Terminal bist, kannst du mit cd zu dem gewünschten Ordner navigieren. Dort kannst du mit codium ., wenn du VSCodium installiert hast, sonst mit code ., bei VSCode (Windows), den Ordner in VSC öffnen.

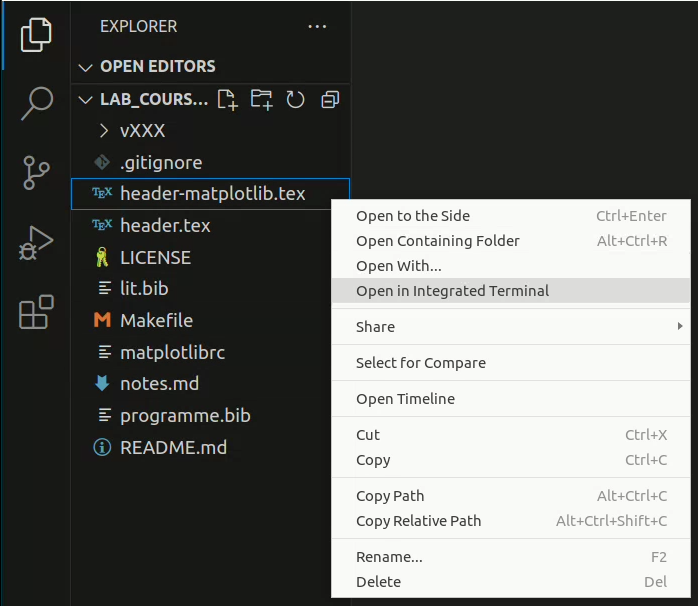

In VSC kannst du mit einem Rechtsklick auf eine der Dateien ein Terminal innerhalb von VSC öffnen.

git pull: Änderungen herunterladen

Bevor du anfängst, an den Dateien zu arbeiten, solltest du erst einmal schauen, ob jemand anderes Änderungen hochgeladen hat. Schreibe dazu

git pull

in dein Terminal und führe es mit Enter aus. Alle Änderungen, die auf GitHub hochgeladen wurden, nachdem du das letzte Mal git pull ausgeführt hast, werden so heruntergeladen und du kannst mit dem aktuellen Stand arbeiten.

Einen neuen Ordner für einen Versuch anlegen

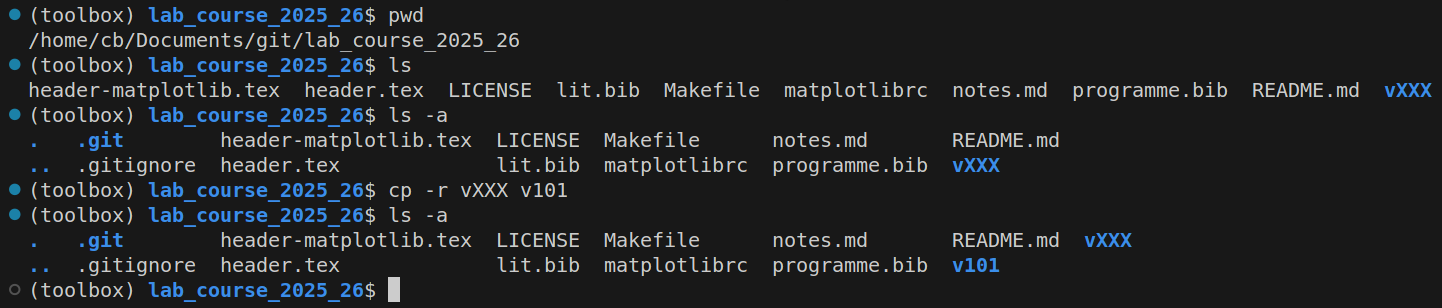

In diesem Terminal bist du in dem Ordner, in dem die Datei liegt, auf die du geklickt hast. Mit dem Terminal-Befehl pwd kannst du dir den aktuellen Pfad anzeigen lassen, erhältst du als letzten Ordner in der Ausgabe den Namen deines Repositories, bist du im Hauptordner. Mit ls kannst du dir alle Dateien und Ordner ausgeben lassen, die im aktuellen Ordner liegen, das sollten alle aus der linken Seitenleiste sein. Alle, bis auf .gitignore, mit ls -a siehst du auch die .gitignore und den Ordner .git. Dateien und Ordner mit einem Punkt am Anfang des Namens werden versteckte Dateien genannt und verstecken sich vor dem einfachen ls-Befehl.

Wir wollen nun eine Auswertung und das Protokoll für den nächsten Versuch anfangen. Dazu kopieren cp wir den vXXX-Ordner in einen neuen Ordner. Um die Übersicht zu behalten, nennen wir die Ordner im Schema v + Versuchsnummer. Du kannst gerne auch noch den Namen des Versuchs dahinter setzen, hier wäre das zum Beispiel dann v101_Das_Traegheitsmoment. Achte darauf, im Namen keine Leerzeichen oder Umlaute zu verwenden. Im Folgenden zeigen wir dir alle Befehle für v101, du kannst es für jeden anderen Versuch analog durchführen, ersetze dafür 101 mit der anderen Versuchsnummer. Das Kopieren ist im Screenshot die Zeile cp -r vXXX v101. Wichtig ist hier auch, dass -r, da wir einen Ordner kopieren, müssen wir es hinter den cp Befehl schreiben. Im Anschluss sehen wir auch unseren neuen Ordner v101 in der Ausgabe von ls.

Nun wechseln wir mit cd v101, oder cd deinem Ordnernamen, in den neu erstellten Ordner. Dort benennen wir die vXXX.tex in v101.tex um;

cd v101
mv vXXX.tex v101.tex

Als Nächstes ändern wir im Makefile des neu erstellten Ordners den Namen der .tex Datei. Dazu gibt es in der ersten Zeile die Variable TEXFILE, ersetze hier vXXX durch v101 oder den Namen, den du im mv-Befehl vergeben hast.

Arbeiten am Code

Nun kannst du am Code arbeiten, zum Beispiel einen Ordner für die aufgenommenen Daten und dort Dateien für die Messreihen erstellen.

mkdir data
touch data/{quader,puppe,feder}.txt

Auf das Schreiben des Codes gehen wir hier nicht näher ein, du kannst aber jederzeit die Materialien als Nachschlagewerk verwenden. Wenn du zwischen dem Schreiben am Code, ihn auch mal ausführen willst, kannst du mit Strg + ö (deutsche Tastatur)/Strg + ` (englische Tastatur) das Terminal wieder aufrufen und dann mit der Pfeiltaste nach oben die letzten Befehle durchgehen und mit Enter ausführen.

Bevor du mit python arbeitest, solltest du die toolbox environment aktivieren; mamba activate toolbox.

Makefile

An dieser Stelle wollen wir über das Makefile schreiben und dir die Regeln, die schon drin stehen, erklären; und auch den Rest.

• TEXFILE = vXXX


  Wir erstellen hier die Variable TEXFILE um darin den Namen der Haupt-.tex-Datei zu speichern. Wenn wir die Variable später nutzen wollen, schreiben wir $(TEXFILE). Aus build/$(TEXFILE).pdf wird dann build/vXXX.pdf.

• all: build/$(TEXFILE).pdf


  Es ist üblich, als erstes Ziel das all Ziel zu setzen, und in unserem Fall ist es das mit LaTeX erstellte PDF. Auch wenn wir python-Skripts im Makefile stehen haben, sind die dort erzeugten Dateien nicht unser Endziel im Praktikum, da wird ein Protokoll abgegeben und nicht nur einzelne Plots.

• build/plot.pdf: plot.py ../matplotlibrc ../header-matplotlib.tex | build
    TEXINPUTS=$$(pwd)/..: MATPLOTLIBRC=../matplotlibrc python plot.py


  Nun schauen wir uns die erste Regel im Makefile an, sämtliche Regeln folgen diesem Aufbau. Zuerst steht die Zieldatei, dann getrennt durch einen Doppelpunkt :, die Dateien, die wir benötigen, um die Zieldatei zu erstellen, und in der nächsten Zeile, eingerückt durch einen Tab, der Befehl, der ausgeführt werden muss, um die Zieldatei zu erstellen. Das recipe wird immer ausgeführt, wenn eines der prerequisites ein späteres Zugriffsdatum als das target hat.

  target: prerequisites
    recipe


  In dieser Regel wird build/plot.pdf erstellt. Benötigt dazu werden plot.py, das python-Skript, welches die Auswertung durchführt, und die beiden Konfigurationsdateien matplotlibrc und header-matplotlib.tex. Diese ermöglichen dir innerhalb der matplotlib-Plots LaTeX zu verwenden, beide liegen im Hauptordner des Repository und daher muss ../ vor ihnen stehen, damit sie gefunden werden. Weiteres zu LaTeX in matplotlib findest du in den Folien zu LaTeX im Abschnitt TeX in matplotlib in TeX. Zusätzlich solltest du hier auch deine Datendateien hinschreiben, mit relativem Pfad zum Makefile, z.B. data/quader.txt. Als Letztes in dieser Zeile steht | build, zum Abspeichern benötigt python den build-Ordner, das Zugriffsdatum von diesem ist egal, deswegen steht es hinter der Pipe |, hier wird nur geprüft, ob der Ordner existiert.

  Das recipe setzt sich aus verschiedenen Komponenten zusammen. Als Erstes wird python der Pfad zu den Konfigurationsdateien mitgeteilt, mit TEXINPUTS=$$(pwd)/..: der zu header-matplotlib.tex, mit MATPLOTLIBRC=../matplotlibrc zur matplotlibrc. Der Rest der Zeile ist der Aufruf python plot.py.

• build/$(TEXFILE).pdf: build/plot.pdf


  Diese Zeile ist eine Möglichkeit, einer Datei eine Abhängigkeit zuzuordnen, ohne eine komplette Regel zu schreiben. Innerhalb des Protokolls wird build/plot.pdf eingefügt, daher sollte die Datei existieren, bevor wir mit LaTeX das Hauptdokument bauen.

• Möchtest du ein weiteres python-Skript hinzufügen, kannst du folgende Zeilen in dein Makefile schreiben. Die Namen der Dateien sind hier <fit>, ersetze diese fünf Zeichen mit deinen eigenen Dateinamen.

  build/<fit>.pdf: <fit>.py data/<fit>.py ../matplotlibrc ../header-matplotlib.tex | build
    TEXINPUTS=$$(pwd)/..: MATPLOTLIBRC=../matplotlibrc python <fit>.py


  Die Zeile build/$(TEXFILE).pdf: build/plot.pdf kannst du dann entsprechend erweitern, mit dem Backslash \ können wir die weitere Datei in eine weitere Zeile schreiben und mit noch mehr Dateien wird die Zeile noch länger und auch unübersichtlicher.

    build/$(TEXFILE).pdf: build/plot.pdf \
      build/<fit>.pdf


• build/$(TEXFILE).pdf: FORCE | build
    TEXINPUTS=..: \
    BIBINPUTS=..: \
    max_print_line=1048576 \
    latexmk \
      --lualatex \
      --output-directory=build \
      --interaction=nonstopmode \
      --halt-on-error \
    $(TEXFILE).tex


  Dies ist die lange LaTeX-Regel. Sie enthält alles, was in den make-Folien besprochen wird. Die prerequisites sind hier anders als für die python-Regeln. | build haben wir bei der python-Regel besprochen, neu ist FORCE. Das ist eine niemals erfüllte Abhängigkeit, weiter unten im Makefile sehen wir auch eine Zeile, die nur FORCE: beinhaltet. Dadurch wird immer das recipe ausgeführt, das ist hier extra so geschrieben, da wir latexmk aufrufen und nicht lualatex. Du siehst auch, dass wir nirgendwo angegeben haben, welche .tex-Dateien zu dieser Regel gehören. Das müssen wir nicht, da latexmk das selbstständig macht, wenn es liest, welches die Hauptdatei ist. Gehen wir einmal die einzelnen Zeilen des recipe durch:

  • TEXINPUTS=..: \: Im Hauptordner des Repository liegt die header.tex, die wir nutzen, damit latexmk sie findet, erweitern wir den Standardsuchpfad (:), der den aktuellen und alle Unterordner beinhaltet, um den Hauptordner. Mit den \ können wir die Zeile visuell in mehrere einzelne aufteilen, ausgeführt wird von TEXINPUTS bis $(TEXFILE).tex alles als eine Zeile.
  • BIBINPUTS=..: \: Auch den Suchpfad für Literaturverzeichnisdateien erweitern wir, da jetzt schon lit.bib und programme.bib in dem Hauptordner liegen. Denn latexmk erkennt auch, wenn du biber nutzt und führt alles in der richtigen Reihenfolge aus.
  • max_print_line=1048576 \: Mit dieser Zeile erweitern wir die Anzahl an Zeichen, diebeim Ausführen von LaTeX in eine Zeile geschrieben werden dürfen. Das macht die Ausgabe schöner und nicht so sehr abgehackt.
  • latexmk \ startet latexmk mit den Argumenten
    • --lualatex: Es wird lualatex als TeX-Engine verwendet.
    • --output-directory=build \: Alle Dateien, die erstellt werden, werden in den build-Ordner gespeichert.
    • --interaction=nonstopmode \: Falls Fehler auftreten, wird die interaktive Lösungsstrategie von lualatex deaktiviert.
    • --halt-on-error \:Falls Fehler auftreten, stoppt der Prozess.
    • $(TEXFILE).tex: Die Datei, die wir bauen wollen.

• build:
    mkdir -p build


  In den Regeln haben wir den build-Ordner schon besprochen, hier wird er erstellt. Er hat keine Abhängigkeiten, daher endet die erste Zeile nach dem Doppelpunkt :. Die Flag -p sorgt dafür, dass keine Fehlermeldung ausgegeben wird, wenn der Ordner schon existiert und dass, wenn wir eine Kette von Ordnern erstellen wollen, z.B. build/figures, alle Ordner in der Kette erstellt werden.

• clean:
    rm -rf build


  Es ist gute Praxis, einen Befehl zu haben, der das Projekt in den Zustand vor der Ausführung von make versetzt. Da alles, was erzeugt wird, im build-Ordner gespeichert wird, müssen wir nur diesen löschen. Die Doppel-Flag -rf setzen wir, da wir einen Ordner löschen (-r) und keine Fehlermeldung ausgegeben haben wollen, falls das zu löschende Objekt nicht existiert (-f).

• FORCE:


  Wie in der LaTeX-Regel beschrieben ist dies ein immer aktuelles target.

• .PHONY: all clean


  Dies ist die letzte Regel und wird gesetzt, damit make weiß, dass die gelisteten targets keine Dateien erzeugen und falls es doch Dateien gibt, die so heißen, immer noch die Regeln ausgeführt werden.

Makfile ausführen

Wenn du dein Makefile nutzen möchtest, hast du mehrere Möglichkeiten.

1. make: Dieser Befehl sorgt dafür, dass alles ausgeführt wird, damit die aktuellste Version der im all target genannten prerequisites am Ende vorliegt.
2. make clean: So räumst du deinen Versuchsordner wieder auf.
3. make build/plot.pdf: Du arbeitest gerade am Plot oder an einem anderen python-Skript und möchtest dir die Ergebnisse ansehen? Dann kannst du als Argument hinter make das entsprechende target schreiben.

git

Wenn du an einem Punkt bist, den du auf GitHub hochladen möchtest, wechselst du auf dein Terminal und tippst als Erstes

git status

Damit erhältst du eine Liste aller Dateien, die du verändert hast. Mit

git add <file>

kannst du die Dateien in den Staging-Bereich schieben. Hast du alle Dateien, die du in einem commit haben möchtest, hinzugefügt, packst du den commit mit

git commit

und schreibst deine commit-Nachricht im sich öffnenden Texteditor. Alternativ kannst du mit

git commit -m "<commit Nachricht>"

alles im Terminal schreiben. Bevor du deine Änderungen hochlädst, solltest du erst schauen, ob während deiner Arbeitszeit Änderungen hochgeladen wurden. Also führe erst

git pull

aus und dann, nachdem du auch eventuell auftretende merge-Konflikte gelöst hast,

git push
